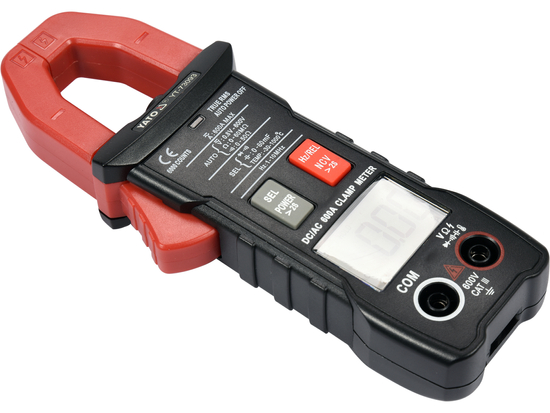

MULTIMETRU DIGITAL CU CLEMĂ

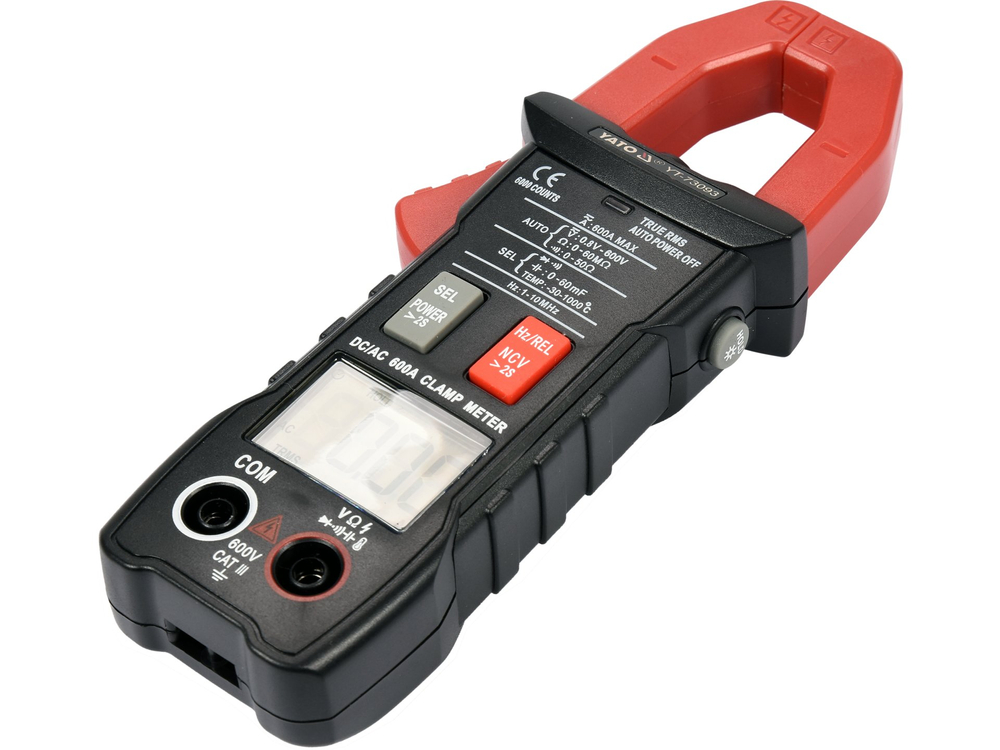

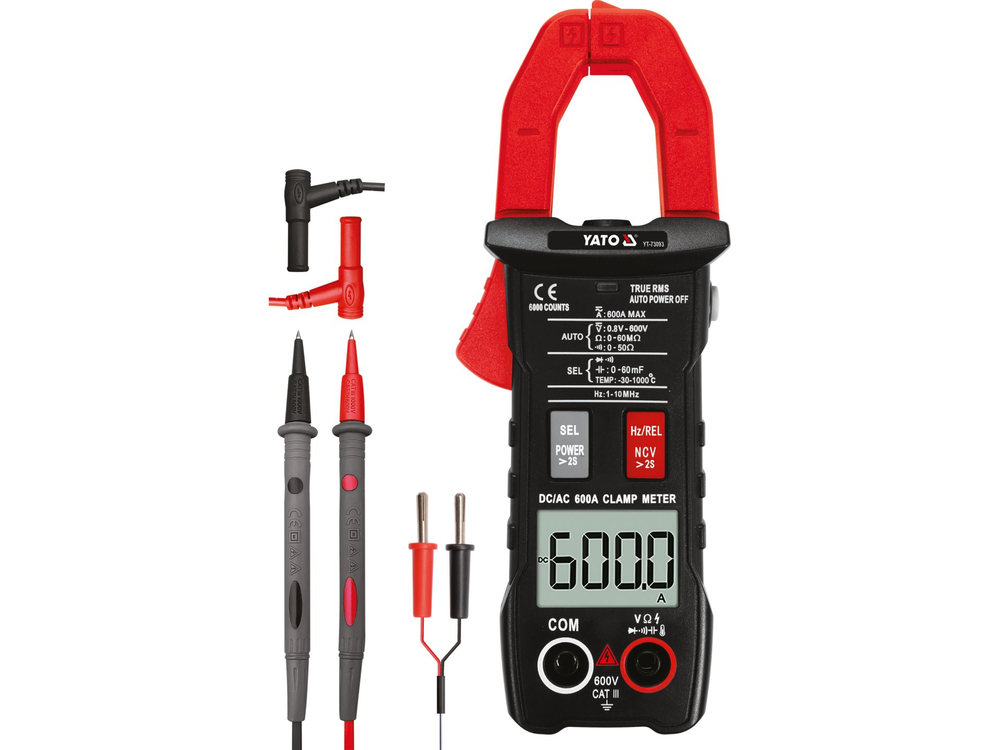

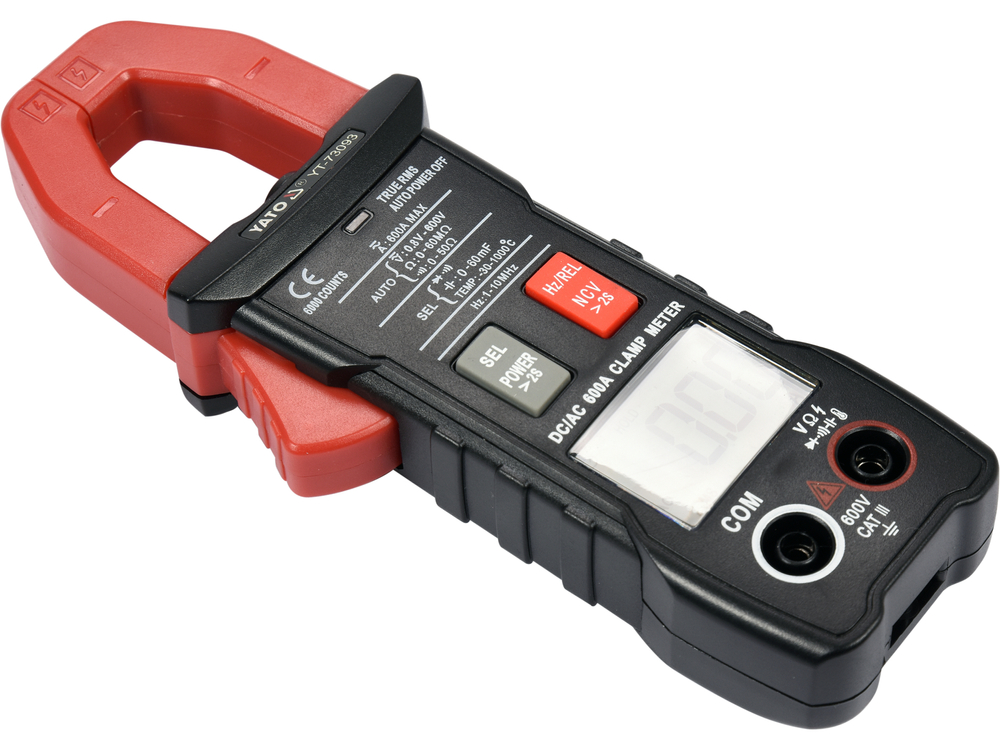

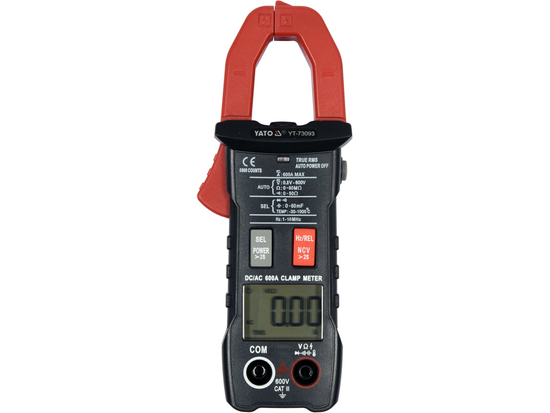

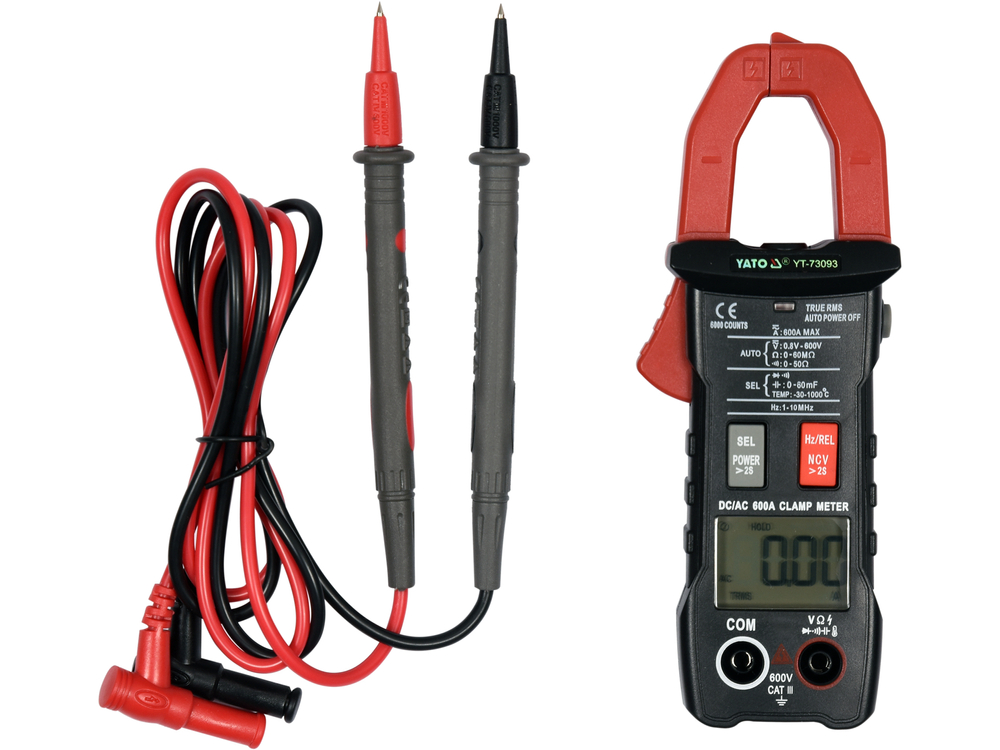

Miernic de curent cu clește universal YT-73093 cu gamă automată pentru fiecare măsurare permite efectuarea măsurătorilor de bază și avansate ale mărimilor electrice. Miernicul este echipat cu clești de măsurare care permit măsurarea curentului continuu și alternativ într-un singur conductor folosind un senzor HALL încorporat. Măsurarea se face fără a fi necesar să se deconecteze circuitul sau să se deconecteze de la sursa de alimentare și permite măsurarea unui curent mult mai mare decât în cazul miernicelor electrice convenționale. Sondajele de măsurare au izolație din silicon, elastică și rezistentă la temperaturi ridicate.

Atenție: Miernicele care permit măsurarea curentului continuu, inclusiv YT-73093, folosesc un senzor Hall care măsoară valoarea intensității câmpului magnetic. Câmpul magnetic de pe Pământ există în mod natural, ca urmare, indicațiile pentru intensitatea curentului continuu sunt diferite de zero. Înainte de fiecare măsurare a curentului continuu, trebuie să apropiați miernicul de conductorul testat, să-l nulificați cu butonul REL, apoi să-l fixați pe conductorul testat și să citiți rezultatul.

Măsurători de bază:

• măsurarea tensiunii alternative: A.C. 0-600 V, TRUE RMS
• măsurarea tensiunii continue: D.C. 0-600 V
• măsurarea intensității curentului alternativ: A.C. 0-600 A, TRUE RMS
• măsurarea intensității curentului continuu: D.C. 0-600 A
• măsurarea rezistenței: 0-60 MΩ
• test de diodă: I_F 5 mA, U_R 3 V
• test de continuitate a circuitului: 0-50 Ω

Măsurători suplimentare:

• măsurarea capacității condensatorului: 0-60 mF
• măsurarea frecvenței: 0-10 Mhz
• măsurarea temperaturii: -30 până la 1000 °C
• detectarea fără contact a tensiunii alternative: NCV

Acuizități de măsurare:

Exemplu de determinare a acurateții pentru măsurarea intensității curentului alternativ AC. Calcul pentru rezultatul măsurării: 30 A

• acuratețea miernicului YT-73093 pentru această gamă este: ±(2.0%+30), rezoluție 0.01 A
• calculul erorii de măsurare: (rezultatul măsurării x 2%) + 30 x rezoluție
• calcul: (30 x 2%) + 30 x 0.01 = 0,6 + 0,3 = 0,90 A

Rezultatul real cu eroarea de măsurare pentru indicația de 30 A = 30 ± 0,90 A.

• rezultatul cu eroarea de măsurare pentru măsurarea tensiunii alternative: 235 V = 235 ± 4,175 V
• rezultatul cu eroarea de măsurare pentru măsurarea tensiunii continue: 12 V = 12 ± 0,09 V

Tabelul cu rezoluția și acuratețea pentru o anumită măsurare se găsește în manualul de utilizare.

Funcții încorporate:

• TRUE RMS - miernicul cu această funcție afișează valoarea reală eficace a tensiunii/intensității curentului alternativ. Spre deosebire de miernicele care fac medii, dispozitivele cu true rms afișează valoarea corectă nu doar pentru semnalul sinusoidal, ci și pentru semnale sinusoidale distorsionate, cum ar fi armonicile superioare sau semnalele pătrate sau triunghiulare. Funcția este obligatorie acolo unde în circuit apar surse de alimentare impulsivă, acționări cu convertizoare de frecvență ale motoarelor, instalații HVAC, etc.
• NCV - detectarea fără contact a tensiunii alternative prin metoda inductivă. Miernicul detectează prezența tensiunii într-un conductor izolat, poate indica și conductorul de fază
• AUTO - ajustarea automată a gamei de măsurare. În cazul măsurării valorilor necunoscute folosind un miernic cu schimbare manuală a gamei prin intermediul unui buton, trebuie să efectuați măsurătorile succesiv de la cea mai mare gamă până la cea care oferă cel mai precis rezultat - în caz contrar, există riscul de a deteriora dispozitivul. În schimb, în cazul unui multimetru cu funcția AUTO, este suficient să efectuați o singură măsurare și miernicul va găsi automat gama optimă. Miernicul se pornește în mod implicit în modul AUTO
• DATA HOLD - menținerea pe afișaj a valorii măsurate în acel moment
• PEAK HOLD - menținerea pe afișaj a celei mai mari valori măsurate cu ajutorul sondelor de măsurare
• INRUSH current - măsurarea curentului de pornire cu ajutorul cleștilor de măsurare. Miernicul va efectua măsurarea intensității curentului în decurs de 100 ms de la pornirea dispozitivului

Informații suplimentare:

• ecran LCD, valoare maximă afișată: 6000
• iluminarea ecranului și a zonei de măsurare a cleștilor
• comutarea automată a testului diodei la testul de continuitate pentru o rezistență a circuitului sub 50Ω (imposibilitatea de a seta miernicul doar pe testul diodei)
• semnal sonor în testul de continuitate a circuitului pentru o rezistență sub 50Ω
• cleștii se deschid până la 25 mm și permit măsurarea unui singur conductor cu diametrul maxim de 25 mm

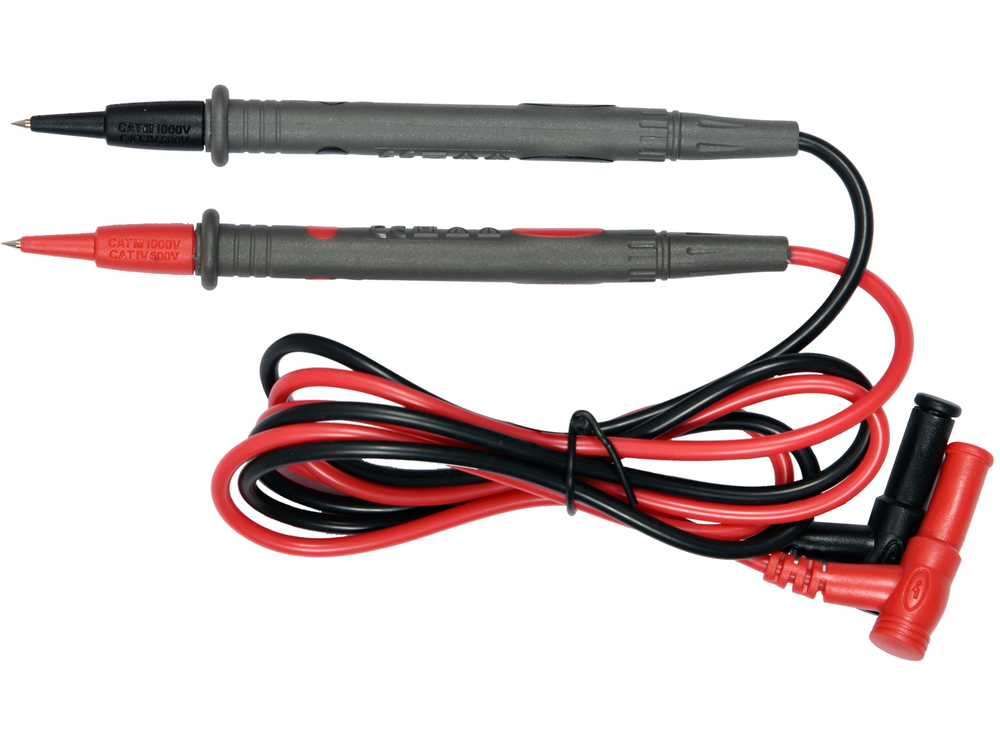

• sondele de măsurare au lungimea de 14,5 cm
• lungimea cablului împreună cu sondele: 97 cm
• diametrul cablului împreună cu izolația: 3,5 mm

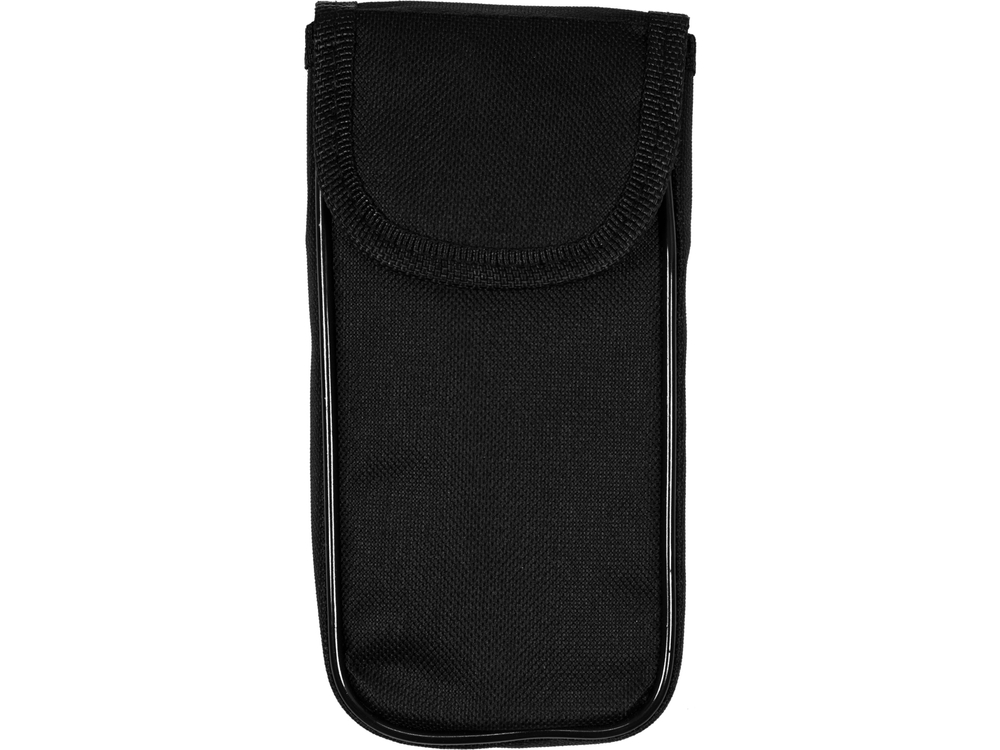

• husa este inclusă în set
• construcție cu protecție împotriva suprasarcinilor
• oprirea automată a miernicului după 15 minute de inactivitate
• posibilitatea de a dezactiva modul de oprire automată a dispozitivului
• indicator de nivel scăzut al bateriei
• alimentare: două baterii de 1,5 V (AAA)

Atenție!

Măsurarea intensității curentului cu miernicele cu clește se face doar pe un singur fir, un singur conductor. Fixarea cleștilor pe un cablu multifilar fără a izola un fir singur va arăta un rezultat incorect sau un flux de curent zero.
