MULTIMETRU CU FUNCTIA - TRUE RMS

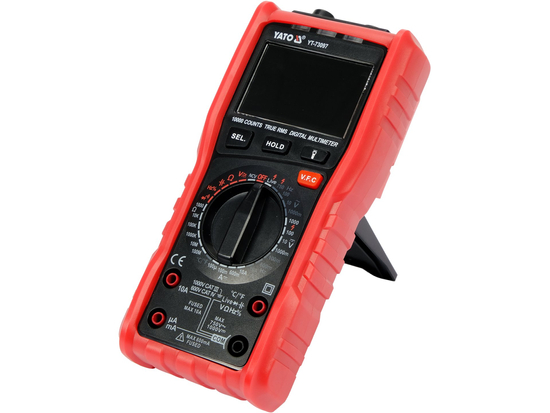

Măsurător universală YT-73097 cu funcție TRUE RMS, cu o construcție excepțională și cu gamă de măsurare automată și manuală. Permite efectuarea măsurătorilor de bază și avansate ale mărimilor electrice. Ecranul LCD multifuncțional mare permite afișarea a două valori simultan în unele moduri de măsurare, cum ar fi tensiunea și frecvența din priza de rețea. Carcasa este echipată cu o husă de cauciuc roșu dedicată pentru sondele de măsurare, astfel încât măsurătorul să nu alunece ușor din mână și să minimizeze riscul de deteriorare în caz de cădere. Construcția modernă a plăcii și software-ul special nu oferă doar viteză, precizie și repetabilitate a măsurătorilor, ci și un nivel crescut de siguranță, confirmat prin obținerea certificării CAT IV pentru 600V.

Măsurători de bază:

• masurarea tensiunii alternative: A.C. 0-750 V, TRUE RMS + V.F.C.
• masurarea tensiunii continue: D.C. 0-1000 V
• masurarea curentului alternativ: A.C. 0-10 A, TRUE RMS
• masurarea curentului continuu: D.C. 0-10 A
• masurarea rezistenței: 0-99,99 MΩ
• testul diodei: I_F 1mA, U_R 3, 2V
• testul continuității circuitului: 0-30 Ω

Măsurători suplimentare:

• masurarea capacității condensatorului: 0-99,99 mF
• masurarea frecvenței: 0-9,999 Mhz
• masurarea factorului de umplere: 1-99%
• masurarea temperaturii: -20 până la 1000°C
• detectarea fără contact a tensiunii alternative: NCV

Exactitatea măsurătorului:

Exemplu de determinare a exactității pentru măsurarea curentului alternativ AC. Calcul pentru rezultatul măsurării: 235 V

• exactitatea măsurătorului YT-73097 pentru această gamă este: ±(1,0% + 5), rezoluție 0.1 V
• calculul erorii de măsurare formula: (rezultatul măsurării x 1.0%) + 5 x rezoluție
• calcul: (235 x 1,0%) + 5 x 0.1 = 2,35 + 0,5 = 2,85 V

Rezultatul real, cu eroarea de măsurare pentru afișarea 235 V = 235 ± 2,85 V

• rezultatul cu eroarea de măsurare pentru afișarea tensiunii continue: 12 V = 12 ± 0,09 V
• rezultatul cu eroarea de măsurare pentru afișarea curentului alternativ: 8 A = 8 ± 0,15 A

Tabelul cu rezoluția și exactitatea pentru fiecare măsurare se găsește în manualul de utilizare.

Funcții încorporate:

• TRUE RMS - măsurătorul cu această funcție afișează valoarea reală eficace a tensiunii/curentului alternativ. În opoziție cu măsurătorii medii, dispozitivele cu true rms afișează valoarea corectă nu doar pentru semnalul sinusoidal, ci și pentru semnalele sinusoidale distorsionate, cum ar fi cele cu armonici mai mari, sau semnalele pătrate sau triunghiulare. Funcția este obligatorie acolo unde în circuit apar surse de alimentare impulsivă, acționări de conversie a frecvenței variabile a motoarelor, instalații HVAC, etc.

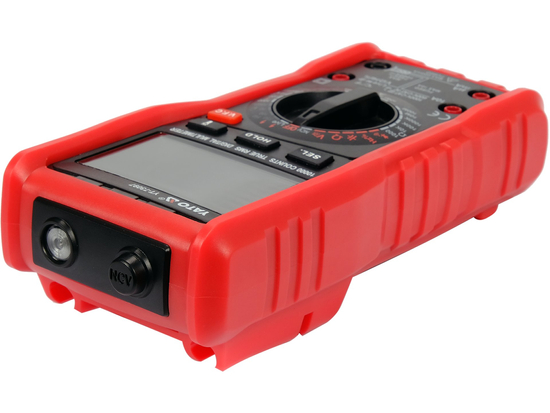

• NCV - detectarea fără contact a tensiunii alternative folosind metoda inductivă. Măsurătorul detectează prezența tensiunii într-un fir izolat cu ajutorul senzorului NCV de pe partea frontală a dispozitivului
• LIVE - test pentru prezența fazei cu ajutorul uneia dintre sondele de măsurare. Permite verificarea în care dintre orificiile prizei electrice se află faza. Trebuie să introduceți sonda de măsurare în orificiul, dacă faza este detectată, pe afișaj va apărea mesajul LIVE
• V.F.C. - filtru trece-jos. Funcția este utilă, de exemplu, în timpul măsurării tensiunii de ieșire a controlerului motorului electric, care folosește schimbarea frecvenței și tensiunii pentru a controla viteza motorului (controlere VFD). După activarea funcției, măsurătorul filtrează interferențele de înaltă frecvență, cum ar fi cele provenite de la semnalul PWM, și lasă doar frecvența scăzută. Astfel, filtrul permite o măsurare precisă a valorii eficace a tensiunii/curentului care curge către motor
• AUTO - ajustarea automată a gamei de măsurare. În cazul măsurării valorilor necunoscute cu un măsurător cu schimbare manuală a gamei prin intermediul unui selector, trebuie să efectuați măsurători succesive de la cea mai mare gamă până la cea care oferă cel mai precis rezultat - în caz contrar, riscați deteriorarea dispozitivului. În schimb, în cazul unui multimetru cu funcția AUTO, este suficient să efectuați o singură măsurătoare și măsurătorul va găsi automat gama optimă. Măsurătorul YT-73097 are o construcție excepțională, deoarece în plus față de modurile cu măsurare automată oferă și efectuarea măsurătorilor de bază ale mărimilor electrice în gamele setate manual cu ajutorul unui selector, combinând astfel avantajele ambelor soluții. Dacă cunoaștem o valoare aproximativă de măsurare și setăm gama corespunzătoare, vom obține viteza de afișare a rezultatelor
• SEL - schimbarea modului de măsurare, de exemplu, de la măsurarea tensiunii AC la DC
• HOLD - menținerea pe ecran a valorii măsurate în acel moment
• LAMPĂ - Pe partea frontală a dispozitivului se află un LED pentru iluminarea locului de muncă, care se activează și se dezactivează cu acest buton

Informații suplimentare:

• ecran LCD, valoare maximă afișată: 9999
• semnal sonor și luminos în testul de continuitate pentru rezistențe sub 30 Ω
• mod automat pentru testele diodei și continuitate, în această setare măsurătorul va detecta singur dacă este vorba despre o diodă sau un circuit cu rezistență scăzută
• posibilitatea activării testelor diodei și continuității separat cu ajutorul butonului SEL, în setarea pentru testul de continuitate, soneria va funcționa imediat

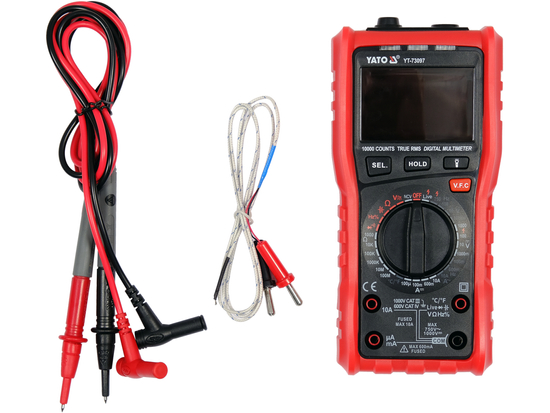

• sonde de măsurare incluse cu o lungime de 15 cm
• lungimea cablului împreună cu sondele: 110 cm
• diametrul cablului împreună cu izolația: 3,5 mm
• construcție cu protecție împotriva suprasarcinilor și a tensiunii atât pentru măsurătorul de curent, cât și pentru cel de tensiune
• alarmă pentru siguranța arsă
• alarmă când sonda de măsurare este introdusă într-o priză greșită, de exemplu, dacă după pornirea măsurătorului îl setăm pentru măsurarea tensiunii, iar sonda de măsurare este introdusă în priza de măsurare a curentului, atunci pe ecran va apărea mesajul LEAD
• carcasă din ABS
• oprirea automată a măsurătorului după 10 minute de inactivitate
• indicator pentru nivelul scăzut al bateriei
• alimentare: două baterii de 1,5 V (AA)
